产品概述
YHDAR-8x系列是一种采用特殊毫米波（FMCW)技术的物位测量仪表。工作频率76-81GHz，输出信号有两线制(4-20)mA，四线制(4-20)mA以及RS485，最大量程达120m，盲区最小至8cm。天线波束角度最小约3°，对液体、固体和粉尘物料都能实现精确的测量。
产品原理
YHDAR-8x系列发射一个频率随时间线性变化的微波信号,微波遇物料后反射回来的信号和发射信号通过"混频器”进行混频。两者的差频与雷达到反射面的距离成正比，通过FFT变换，得到所需的距离信息。
产品参数
|
应 用：
|
水位测量
|
|
测量范围：
|
0～35m
|
|
天线类型：
|
一体化透镜设计
|
|
过程连接：
|
支架/螺纹
|
|
环境温度：
|
(-40～85)℃
|
|
精 度：
|
±3mm
|
|
输出信号：
|
(4~20mA HART)/RS485 MODBUS/4G
|
|
工作频率：
|
(76 ~ 81)GHz
|
|
防护等级：
|
IP67
|

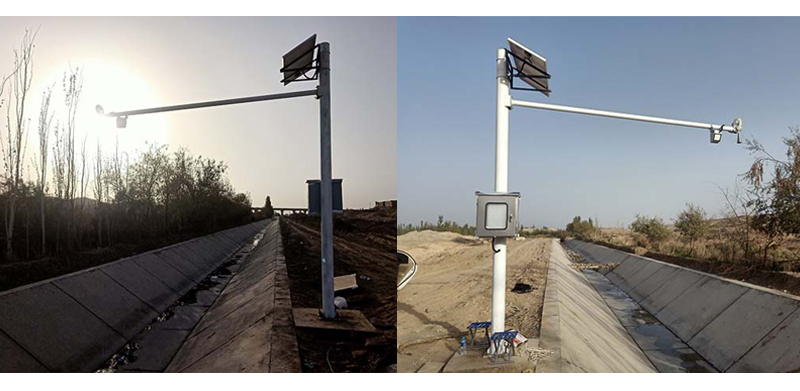

安装案例
适用河道、湖泊等的水位测量，天线波束角小，体积小轻便。
