26G高频雷达物(液)位计 YHDAR-61

产品概述

      YHDAR-6X系列采用非接触式测量方式,输出(4-20)mA / RS485信号,测量最大量程达70m。天线结构被进一步优化处理,新型的微处理器可以进行更高速率的信号分析处理,可使仪表用于反应釜或固体料仓等较复杂的工况。


产品原理


      YHDAR-6X系列由天线发射较窄的电磁波脉冲,电磁波接触到介质表面后被反射回来,被同一天线系统接收,微处理器根据两个脉冲的时间间隔,计算出天线到被测介质表面的距离,并将其转换成物位信号。





产品参数


YHDAR-61

26G高频雷达物(液)位计

    各种腐蚀性液体
测量范围 0-20m
过程连接 螺纹/法兰
介质温度 (-40-120)℃
过程压力 (-0.1-0.3)Mpa
输出信号 (4~20)mA HARTR S485 MODBUS
精度 ±5mm
防爆等级 Ex ia IIC T1-T6 Ga Ex d IIC T6 Gb
防护等级 IP68
频率范围 26GHz

应用案例

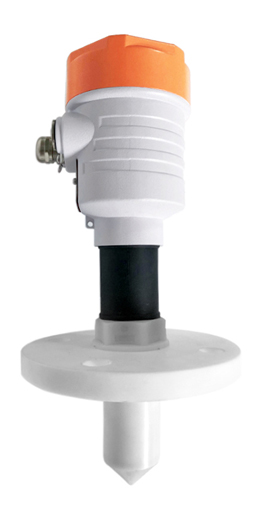

       YHDAR-61 型是全 PVDF 材质天线,适合各种强腐蚀性液体的测量。可以防轻微凝结。
