26G雷达物位计

 产品概述


YHDAR-6X 电磁波以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。根据两个脉冲的时间间隔,计算出天线到被测介质表面的距离。


产品原理


天线系统发射和接收非常短、发射能量非常低的微波脉冲。雷达波以光速传播。运行时间可以通过电子元件转换为电平信号。一种特殊的时间扩展方法可以确保在非常短的时间内进行稳定和准确的测量。即使在复杂工况下存在虚假回波,也可以利用最新的微处理技术和调试软件准确的进行物料位置的回波分析。


输入


天线接收反射的微波脉冲并将其发送到电子电路。微处理器处理信号,并识别物料表面的微脉冲产生的回波。

通过智能软件完成正确的回波信号识别,精度可达到毫米级。与物料表面的距离 D 与脉冲的时间间隔成正比:

D=C*T/2

其中 C 是光速,因为空罐的距离 E,

那么,物料/液位位置 L 为:

L=E-D

输出


由输入空罐高度 E(=零)、满罐高度 F(=满量程)和一些应用参数设置,自动使仪表适应测量环境。

对应于 4-20mA 的输出。

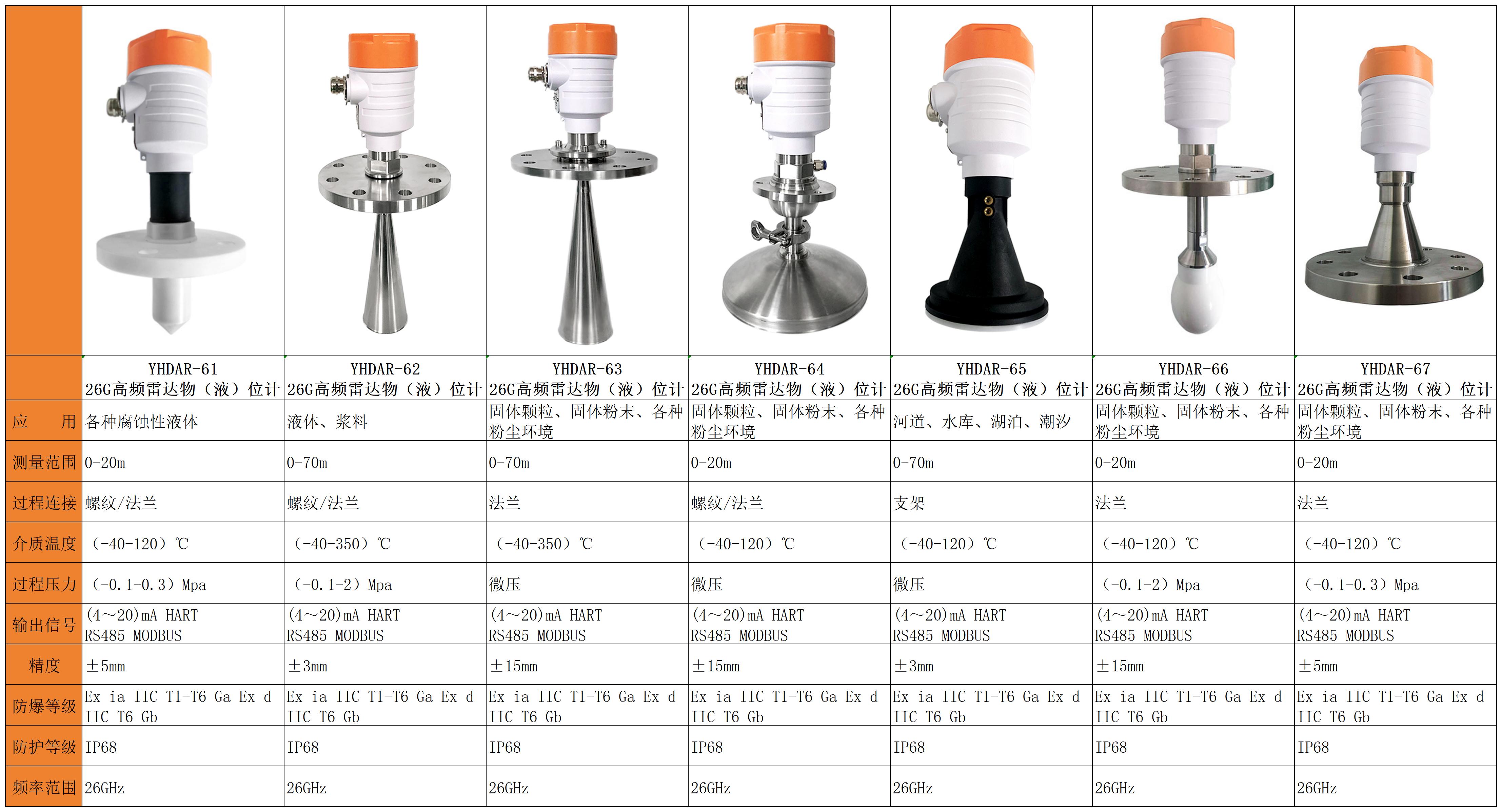

产品参数

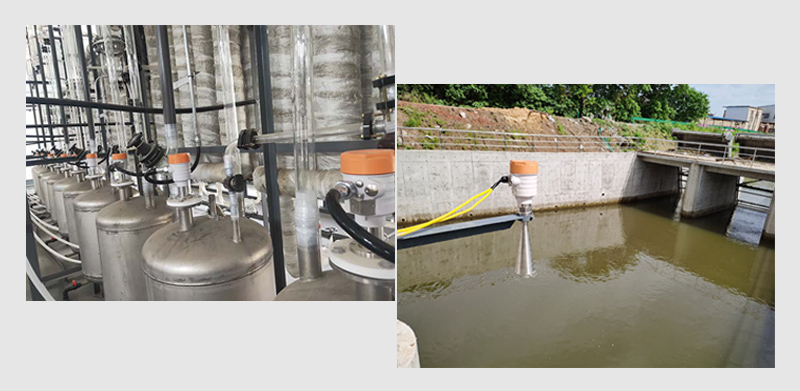

应用案例


适用于湖泊、河道、水库、明渠、潮汐水位等水位监测。
