适用
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设，河流疏浚等领域的流量计量
|
· 测量介质：
|
污水、自来水、强酸强碱、泥浆、矿浆等导电液体
|
|
· 量程范围：
|
0.1-15m/s
|
|
· 输出信号：
|
4～20mA、脉冲/频率
|
|
· 精度等级：
|
0.5级、1.0级
|
|
· 介质温度：
|
-20～+160℃
|
|
· 防爆等级：
|
ExdiaⅡ CT6 Gb
|
|
· 防护等级：
|
IP65，IP67，特殊订制最高可达IP68
|
产品概述

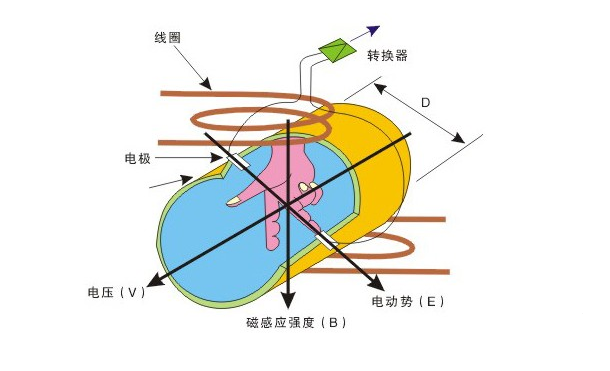

电磁流量计的工作原理基于法拉第电磁感应定律，如下图。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势(E)，此感应电势由两个测量电极检出，数值大小与流速和磁场的磁感应强度大小成正比，其值为：E=B.V.D.K
公式中：K-与磁场分布及轴向长度有关的系数 B-磁感应强度
V-导电液体平均流速 D-电极间距(测量管内直径)
产品特点
●测量不受流体密度、粘度、温度、压力和电率变化的影响;
●测量管内无阻流部件，无压损，直管段要求低，对浆液测量有独特的适应性。
●公称通径DN6-DN3000覆盖范围宽，衬里和电极有多种选择，能适用多种测量介质，具有良好的耐腐蚀性和耐磨损性;
●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小;
●转换器采用32位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1，可以根据用户实际需要在线修改量程;
●高清晰度背光LCD显示，中英文菜单操作可选，使用方便，操作简单，易学易懂;
●具有RS485-MODBUS、RS232、Hart和Profibus等数字通讯信号输出(选配);
●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能;
●采用SMD器件和表面安装(SMT)技术，电路可靠性高;
●红外手操器操作，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配);
●内部有三个计量器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录掉电时间(选配);
●可用于相应的防爆场合。
技术参数
|
执行标准公称通经（mm）（特殊规格可定制）
|
电磁流量计（JB/T9248-2015）
|
|
管道式四氟衬里：DN15-DN2000
|
|
管道式橡胶衬里：DN65-DN3000
|
|
管道式F46衬里：DN4-DN600
|
|
流动方向
|
正，反，净流量
|
|
量程比
|
150:01:00
|
|
重复性误差
|
测量值的±0.2%
|
|
精度等级
|
0.5级，1.0级
|
|
衬里耐温
|
常规橡胶衬里：-20～+60℃
|
|
高温硅氟衬里：-20～+150℃
|
|
聚四氟乙烯衬里：-20～+120℃
|
|
F46/PFA衬里：-20～+180℃
|
|
额定工作压力（高压可定制）
|
DN6～DN50≤4.0MPa
|
|
DN65～DN300≤1.6MPa
|
|
DN350～DN1000≤1.0MPa
|
|
DN1200～DN3000≤0.6MPa
|
|
流速范围
|
0.1-15m/s
|
|
电导率范围
|
≥20μs/cm
|
|
信号输出
|
4～20mA，脉冲/频率
|
|
通讯输出
|
RS485-MODBUS、RS232、Hart、Profibus，GPRS
|
|
供电电源
|
220VAC或24VDC
|
|
要求直管段长度
|
上游≥5DN，下游≥3DN
|
|
连接方式（其他可特定）
|
流量计与配管之间采用法兰连接
|
|
防护等级
|
IP65，IP67，特殊订制最高可达IP68
|
|
环境温度
|
-25～+60℃
|
|
相对湿度
|
5%～95%
|
|
消耗总功率
|
小于15W
|
